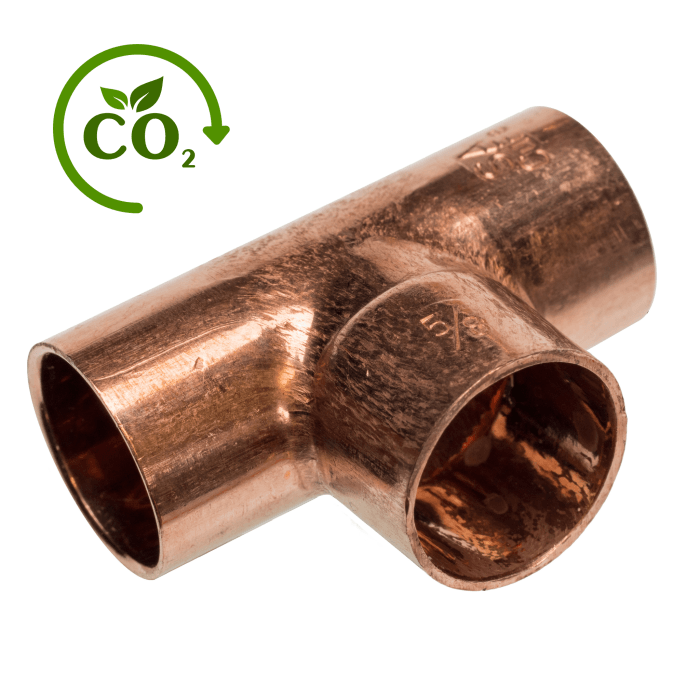

Cu K65 Trójnik LW x LW x LW 5/8" x 3/8" x 5/8" RefHP
Seria 29000
Wysokociśnieniowe złączki SANHA RefHP, "SA" (seria 29000), mają zastosowanie do łączenia grubościennych rur miedzianych z Cu – DHP zgodnych z PN-EN 12735-1 (R300) w wysokociśnieniowych instalacjach klimatyzacyjnych i chłodniczych. Wykonane są z miedzi CuFe2P, (CW107C) zgodnie z PN-EN 12449 i spełniają wszystkie wymagania VdTUV, karta charakterystyki 567, AD-Note 2000 W 6/2.
Warunki eksploatacji złączek SANHA RefHP z CuFe2P
Zewnętrzna średnica rury
Ciśnienie robocze
Czynniki chłodnicze w tym CO2 / R744
d ? 15/8”
130 bar
Złączki wysokociśnieniowe SANHA RefHP
-196°C ÷ +150°C
Wymiary i tolerancje złaczek są zgodne z normą PN-EN 14276-1, w załączniku B z rurami zgodnie z PN-EN 378-2 i PN-EN 14276-2. Do połączeń z rurami miedzianymi należy stosować jedynie lutowanie twarde lutem srebrnym z minimalną zawartością 5% Ag, zgodnie z normą PN-EN ISO 17672 (SANHA numer artykułu 84938). Zalecamy rownież zastosowanie topnika FH 10, zgodnie z normą PN-EN 1045 dla lutowania stopów miedzi. Wykonanie połączenia należy wykonać zgodne ze wszystkimi obowiązującymi zasadami i przepisami technicznymi, w szczególności tymi zawartymi w PN-EN 378-2+A2:2012 Instalacje ziębnicze i pompy ciepła - Wymagania dotyczące bezpieczeństwa i ochrony środowiska - Część 2: Projektowanie, wykonywanie, sprawdzanie, znakowanie i dokumentowanie.
Właściwości systemu
• Szczególnie przydatny do zastosowań wysokociśnieniowych, takich jak instalacje chłodnicze, klimatyzacja, a w szczególności urządzenia chłodnicze wykorzystujące CO2 o ciśnieniu roboczym do 130 barów. • Niższa waga zapewniająca niższy koszt instalacji, oszczędności materiałowe i łatwiejszą obsługę. • Szybka i łatwa instalacja dzięki przyjaznej dla instalatora technologii lutowania twardego. • Łatwa rozpoznawalność przed instalacją i po jej zakończeniu: rury i złączki oznakowane są w sposób zapewniający łatwą identyfikację wszystkich elementów. Dodatkowo materiał wykazuje delikatne własności magnetyczne i można odróżnić go od miedzi za pomocą magnesu neodymowego - praktyczna zaleta! • Stop żelaza i miedzi (CuFe2P) o wysokiej wytrzymałości zapewniający łatwą i ekonomiczną instalację przy zachowaniu doskonałych własności obróbczych i jednoczesnym braku toksycznych składników chemicznych. • Odporność na korozję przyczynia się do zapewnienia energooszczędności i ekologiczności instalacji chłodniczych. • Trwa proces certyfikacji UL 207. • Zgodny z instalacjami objętymi dyrektywą w sprawie urządzeń ciśnieniowych (PED 97/23 / WE). • Dostępne przejściówki z cali na jednostki metryczne.
Obszary zastosowania
Instalacje chłodnicze i klimatyzacyjne z czynnikiem roboczym CO2 (R744)
